現如今，隨著汽車工業技術的發展，各種駕駛輔助系統逐漸普及，像盲區監測、自動剎車、抬頭顯示等都是非常實用貼心的駕駛輔助系統，它可以使駕駛變得更加簡單完全。而提到駕駛輔助系統，“倒車影像”絕對算是所有輔助系統中應用最廣且駕駛員最離不開的系統之一，它就像我們的第三只眼睛一樣，幫助駕駛員觀察到車輛正后方看不到的視野范圍，從而避免車輛發生剮蹭以及撞到過路的行人。即便如此，現在很多入門級轎車以及低配版車型上原廠依舊沒有配備倒車影像功能，車主們只能通過后期加裝來實現完成。那安裝倒車影像復雜嗎？下面，小編就來就來教各位如何自己動手安裝倒車影像。

一、準備與安裝

目前市場面上的倒車影像多分為兩種：一種是替換原廠CD機，直接更換副廠中控大屏，這種倒車影像是比較早期的一種，適合原車中控屏為CD機的車型；還有一種是現在比較主流的智能倒車后視鏡，它除了包含倒車影像功能之外，還具備行車記錄儀、語音控制導航和在線聽歌等功能，可謂一機多用。而且這種倒車影像還不需要拆裝中控屏，大大節省了安裝時間。從安全角度上來講，直接替換原廠中控屏可能會導致一部分功能無法正常使用。因此，車主們可以根據自己的車型，選擇適合自己的倒車影像。但最后不管是那種類型，安裝倒車影像都是一個相對復雜的工程，需要一定動手能力。今天，小編就以智能倒車后視鏡為例給大家做演示。

首先，在準備好倒車影像后，要先接好線測試一下，若后視鏡中沒有顯示影像的話建議直接選擇退貨更換。一般情況下，大部分倒車影像接線都比較簡單，按照接口形式直接對插就可以。其中，如圖所示，最長的一根線是用來連接顯示屏的，通常上面會帶有一個USB接口，用它直接插在智能后視鏡上即可。

另外，線束中還包含倒車控制線（正極）以及倒車燈光的線束（正極和負極）。而倒車控制線一般為紅色，這根接線需要與倒車燈正極相連接，從而獲取倒車擋位信號，在掛入倒擋后，智能后視鏡中就會自動切換出倒車影像的畫面。

還有一部分攝像頭上會有倒車燈，而關于倒車燈上的接線，負極我們可以選擇直接搭鐵，而正極也可以接到倒車燈上，這樣只有在掛入倒擋時，攝像頭燈才會亮，正常情況下也不會亮。若如果沒有倒車攝像頭燈的話，這一步驟可以直接略過。

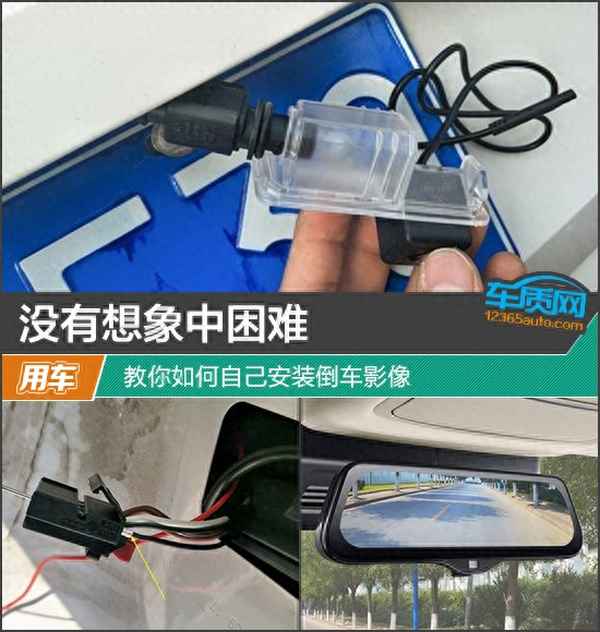

接線完成后，就可以選擇固定倒車攝像頭了，一般最常見的方法就是替換固定在原來牌照燈的位置，這樣既能做到無損安裝，同時也能獲得不多的視野效果。值得注意的是，很多智能倒車后視鏡和倒車攝像頭不一同銷售，因為每個車型固定攝像頭的方法不同，而且角度和控制線的長短也不等，所以需要單購買。值得注意的是，購買倒車攝像頭時不要忘了選購牌照架燈支架，否則攝像頭無法安裝固定。

二、接線與走線

將后置攝像頭固定后，就可以選擇接線和走線了，這也是安裝倒車影像最繁瑣的一步。因為想要安裝好這些線束必須要將汽車的后保險杠外殼/后尾門內板拿掉，這樣才能將線束掩埋在其中。另外，固定門板和保險杠的卡子較多，拆裝起來也比較麻煩，稍有不慎，就可能將卡子弄斷，這一點需要注意。

1.如果倒車攝像頭需要固定在保險杠的位置，首先要將后保險杠取下來，一般固定后保險的螺絲在后側輪胎的內部和底盤部分，我們先將螺絲擰出，然后再慢慢將保險杠拿出來。而關于尾門上固定攝像頭相對要簡單一些，只需要將尾門內側門板取出即可，一般固定門板都采用卡子設計，只需要用力拔即可取下。

2.門板拿下來之后，還需要將內飾的門板扣掉，因為走線需要將線束埋藏在飾板下面。至于走線我們可以選擇從車輛一邊的頂棚上穿過，建議最好選擇和一側尾燈接線為一邊，這樣在走線上相對容易些。此外，在撬開門板時注意手勢和力度，不要將門板翹壞，同時要小心不要將里面的線束撬斷?？傊?，慢工出細活，所以各位在操作時一定不要為了趕時間而使用蠻力，否則后期在裝配過程中可能因裝配不到位產生內飾異響。

3.待所有門板拆開后就可以掩埋線束了，不過有很多地方空間比較狹窄，需要將線束穿過去。此時小編有一個推薦的好方法，我們可以找來一節較細的小鐵絲或電線，將其綁在線束的一段，利用鐵絲的韌性更容易穿過狹窄的縫隙。將電線布置好后，建議最好用膠帶或者綁帶將線束和原車線纜固定到一起，增加強度。

4.走線完成后，就進行到了最后的工作。此時，我們需要將走線一側后尾燈接口拔掉，然后利用試電筆找到倒車燈正極（通常為黑色線），將其拔出和攝像頭倒車信號線固定在一起，這樣做主要目的就是為了避免破線，造成線路混亂的緣故。如需要破線，注意一定要用防水膠帶將線束街頭固定好，否則后期使用車輛時可能由線束接觸不良導致線束起火、車輛發生自燃等。

5.在所有線束接好完成后，我們先不急著回裝門板，此時應先將車輛啟動，掛入倒擋，觀察倒車影像功能使用是否正常，攝像頭角度高度是否合適，能否通過倒車影像來判斷后方的路面。最后，若倒車影像不存在問題后，我們再進行各門板的回裝。

總結：

安裝倒車影像是一個相對復雜的工程，在安裝過程中我們可能會遇到五花八門的問題，所以，如果你打算自己動手安裝的話，一定要沉著冷靜，正所謂“辦法總比困難多”，沒有什么問題是解決不了的。相對于在外找修理店安裝，自己安裝可以對車輛內部更為了解，同時也能省掉幾百元的費用。另外，還有很多車型原廠攝像頭畫質較差，建議這類車主們不妨也自己動手更換一個更清晰的高清攝像頭。
